NPT RPA Monitor

NPT RPA Monitor - автоматизированная система мониторинга релейной защиты и автоматики электрических подстанций NPT RPA Monitor (АСМ РЗА) – (далее - NPT RPA Monitor) предназначена для постоянного мониторинга состояния устройств и комплексов РЗА, АСУ ТП, средств измерений, выполнения связанных с их функционированием расчетно-аналитических задач, а также для передачи данных мониторинга на верхний уровень АСМ и в диспетчерские центры АО «СО ЕЭС» по протоколу ССНТИ согласно ГОСТ Р 59550-2021 "Единая энергетическая система и изолированно работающие энергосистемы. Релейная защита и автоматика. СБОР, ХРАНЕНИЕ И ПЕРЕДАЧА В ДИСПЕТЧЕРСКИЕ ЦЕНТРЫ В АВТОМАТИЧЕСКОМ РЕЖИМЕ ФАЙЛОВ С ДАННЫМИ РЕГИСТРАЦИИ АВАРИЙНЫХ СОБЫТИЙ".

NPT RPA Monitor зарегистрирован в реестре отечественных программ Минцифры.

Способы применения NPT RPA Monitor:

  • При установке на объектах электроэнергетики, NPT RPA Monitor применяется для автоматизированного сбора, обработки и передачи файлов с данными РАС и событий мониторинга устройств РЗА, АСУ ТП, СИ на верхний уровень АСМ.
  • При установке на верхнем уровне АСМ, NPT RPA Monitor применяется для передачи файлов с данными РАС в диспетчерские центры АО «СО ЕЭС».

Функции NPT RPA Monitor делятся на две группы:

  • Функции уровня объекта электроэнергетики:
    • автоматизированный сбор файлов устройств РЗА, АСУ ТП и СИ, включая осциллограммы аварийных событий, журналы срабатывания микропроцессорных устройств РЗА, файлы параметрирования, тестовые отчеты об аварийных событиях автономных регистраторов аварийных событий, файлы с результатами ОМП на ЛЭП из устройств напрямую, а также из смежных информационных систем, выступающих источниками данных;
    • автоматизированный сбор и буферизация событий мониторинга устройств РЗА, АСУ ТП и СИ из устройств напрямую, а также из смежных информационных систем, выступающих источниками данных;
    • привязка файлов и событий мониторинга устройств РЗА, АСУ ТП и СИ к уникальным идентификаторам системы верхнего уровня АСМ;
    • передача данных на верхний уровень АСМ и (или) в диспетчерские центры АО «СО ЕЭС» по протоколу ССНТИ согласно ГОСТ Р 59550-2021 "Единая энергетическая система и изолированно работающие энергосистемы. Релейная защита и автоматика СБОР, ХРАНЕНИЕ И ПЕРЕДАЧА В ДИСПЕТЧЕРСКИЕ ЦЕНТРЫ В АВТОМАТИЧЕСКОМ РЕЖИМЕ ФАЙЛОВ С ДАННЫМИ РЕГИСТРАЦИИ АВАРИЙНЫХ СОБЫТИЙ";

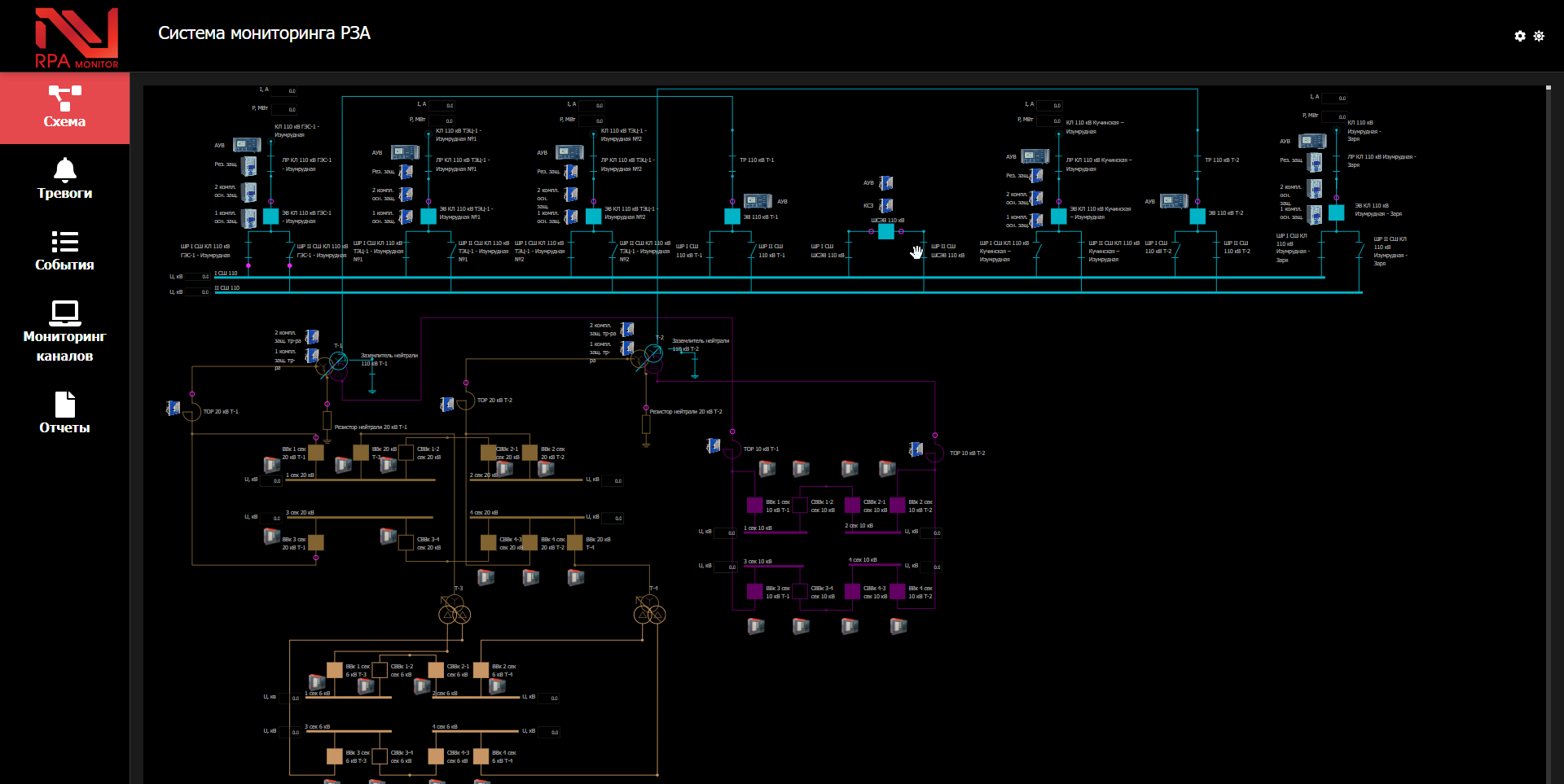

    • визуализация оборудования объекта электроэнергетики с использованием моделей сети и оборудования электрических подстанций по ГОСТ Р 58651 «Единая энергетическая система и изолированно работающие энергосистемы. Информационная модель электроэнергетики»;

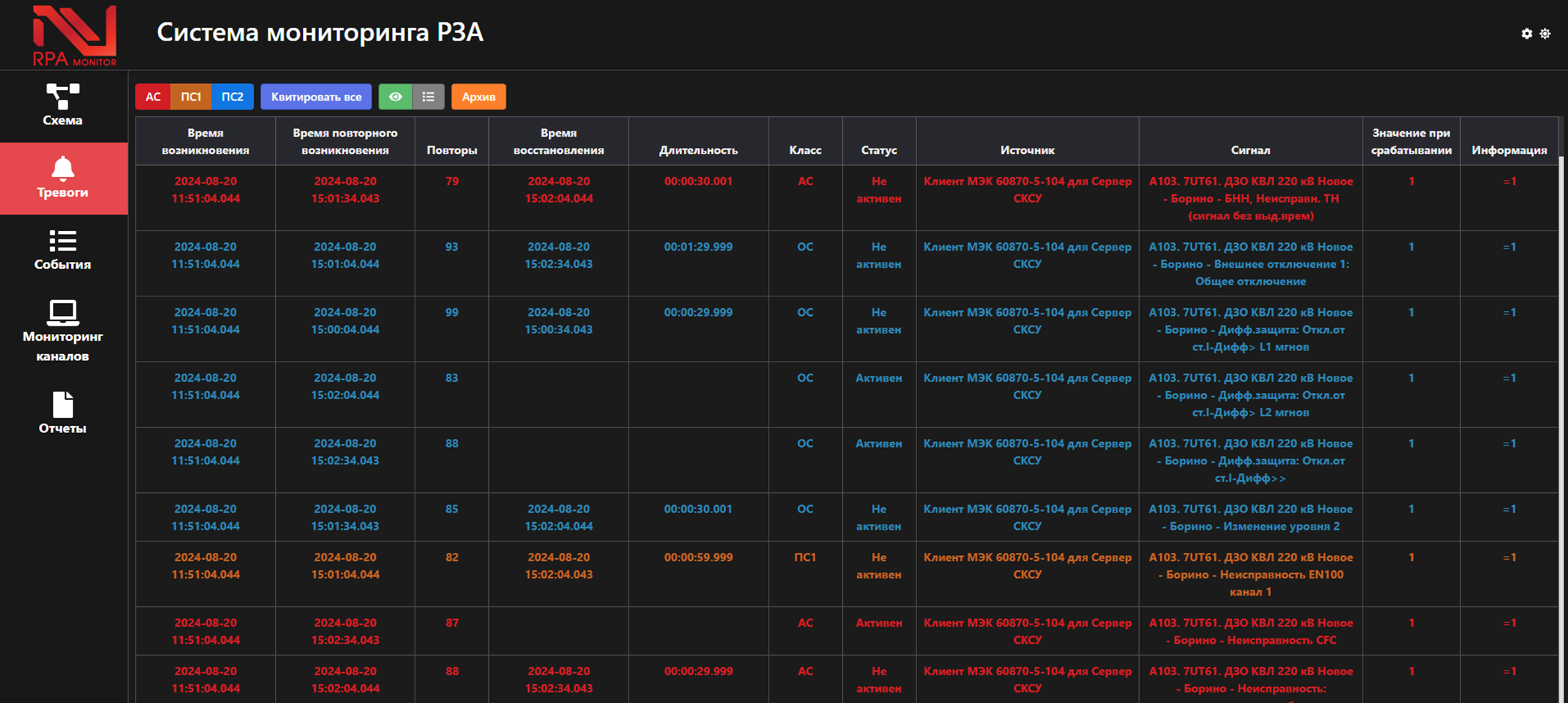

    • классификация событий мониторинга устройств РЗА, АСУ ТП и СИ по группам тревог и ведение журнала тревог;

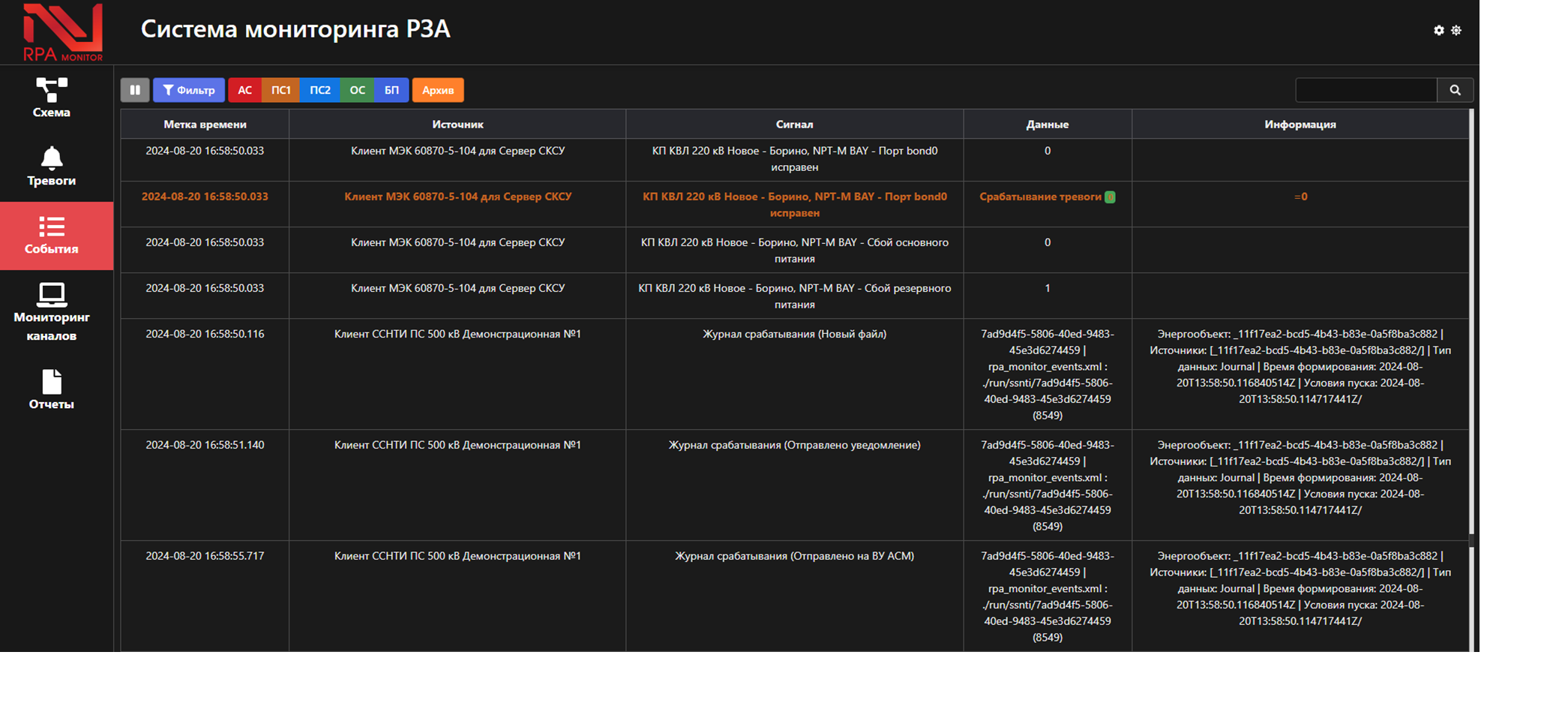

    • ведение ведомости событий с отображением уведомлений о появлении новых файлов, изменении состояний событий мониторинга устройств РЗА, АСУ ТП и СИ, событий об отправке уведомлений на верхний уровень АСМ, событий отправки файлов на верхний уровень АСМ;

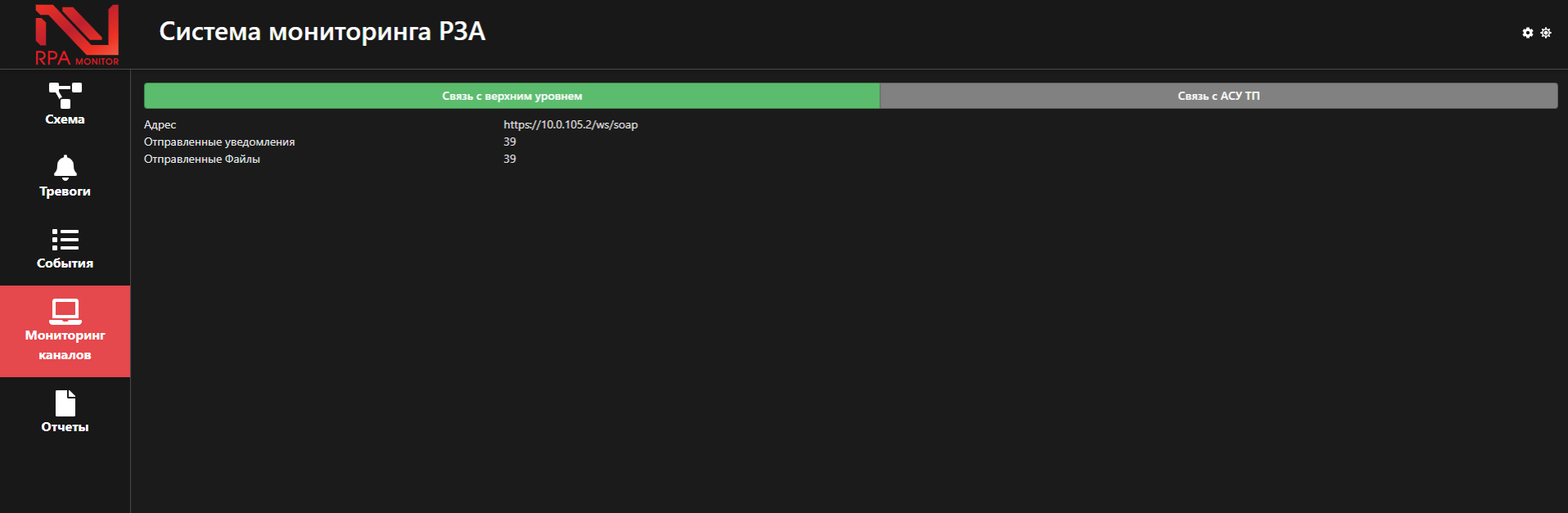

    • мониторинг каналов связи с верхним уровнем АСМ или с диспетчерскими центрами АО «СО ЕЭС»;

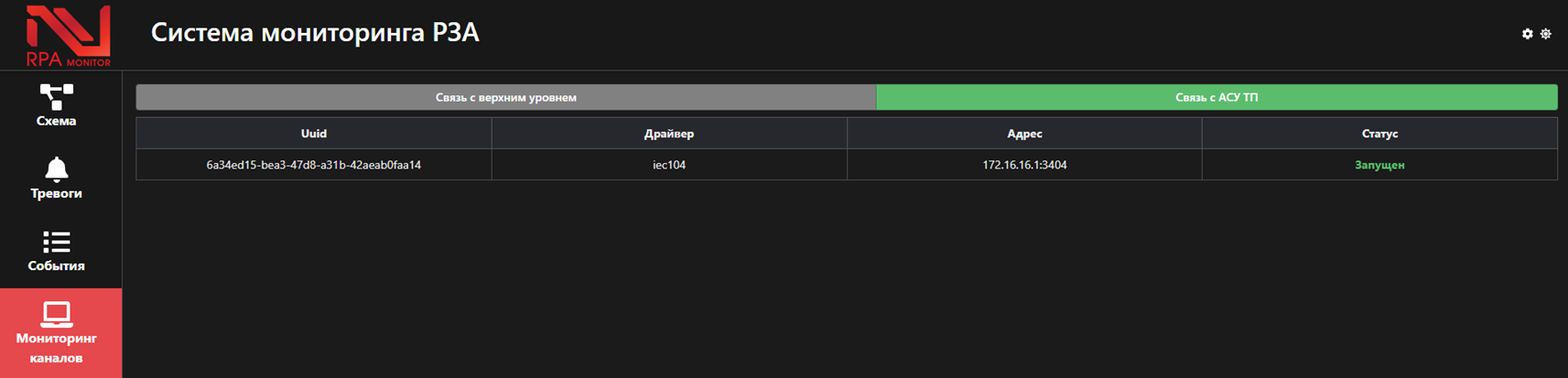

    • мониторинг каналов связи с устройствами или со смежными информационными системами, выступающими источниками данных;
    • загрузка конфигурации, сформированной на верхнем уровне АСМ;

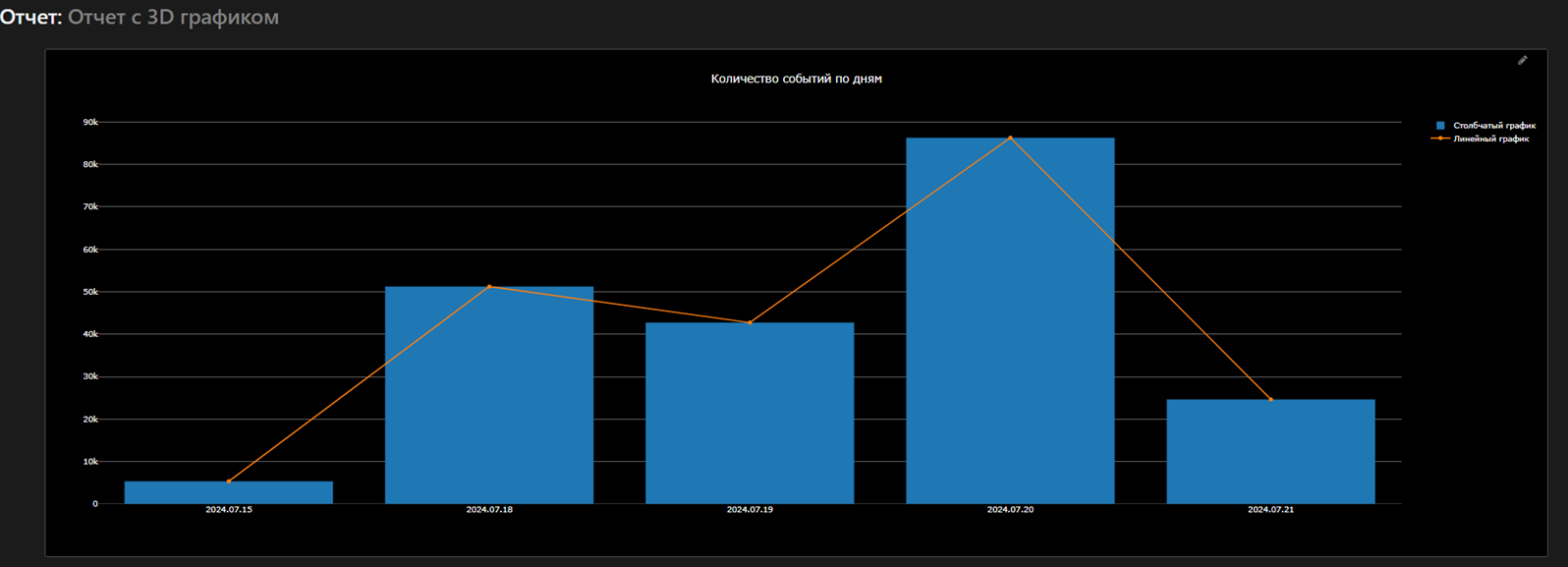

    • формирование отчетов по результатам мониторинга устройств РЗА АСУ ТП и СИ на объекте электроэнергетики;

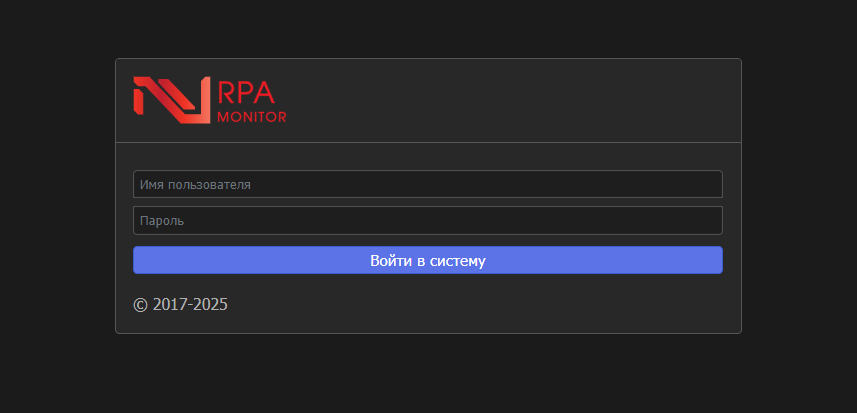

    • функции администрирования.
  • Функции верхнего уровня АСМ, которые доступны при установке NPT RPA Monitor совместно с ПО верхнего уровня АСМ на базе ПО NPT Platform ):
    • ведение базы данных оборудования электрических подстанций;
    • визуализация файлов, полученных с объекта электроэнергетики, с привязкой к устройствам РЗА, АСУ ТП и СИ;
    • анализ технического состояния устройств РЗА, АСУ ТП и СИ;
    • формирование рекомендаций по результатам мониторинга устройств РЗА, АСУ ТП и СИ;
    • контроль изменения уставок и конфигураций устройств РЗА;
    • автоматическая регистрация технологических нарушений на электрических подстанциях;
    • отображение и анализ осциллограмм аварийных событий;
    • анализ функционирования устройств (комплексов), функций РЗА и определение места повреждения на ЛЭП;
    • уведомление пользователей.
