Редактор бланков переключений
Бланки переключений (БП) в SCADA — это специальный программный функционал, предназначенный для безопасного, упорядоченного и документированного проведения оперативных переключений на оборудовании (включение/отключение выключателей, разъединителей, запуск/останов агрегатов и т.д.).

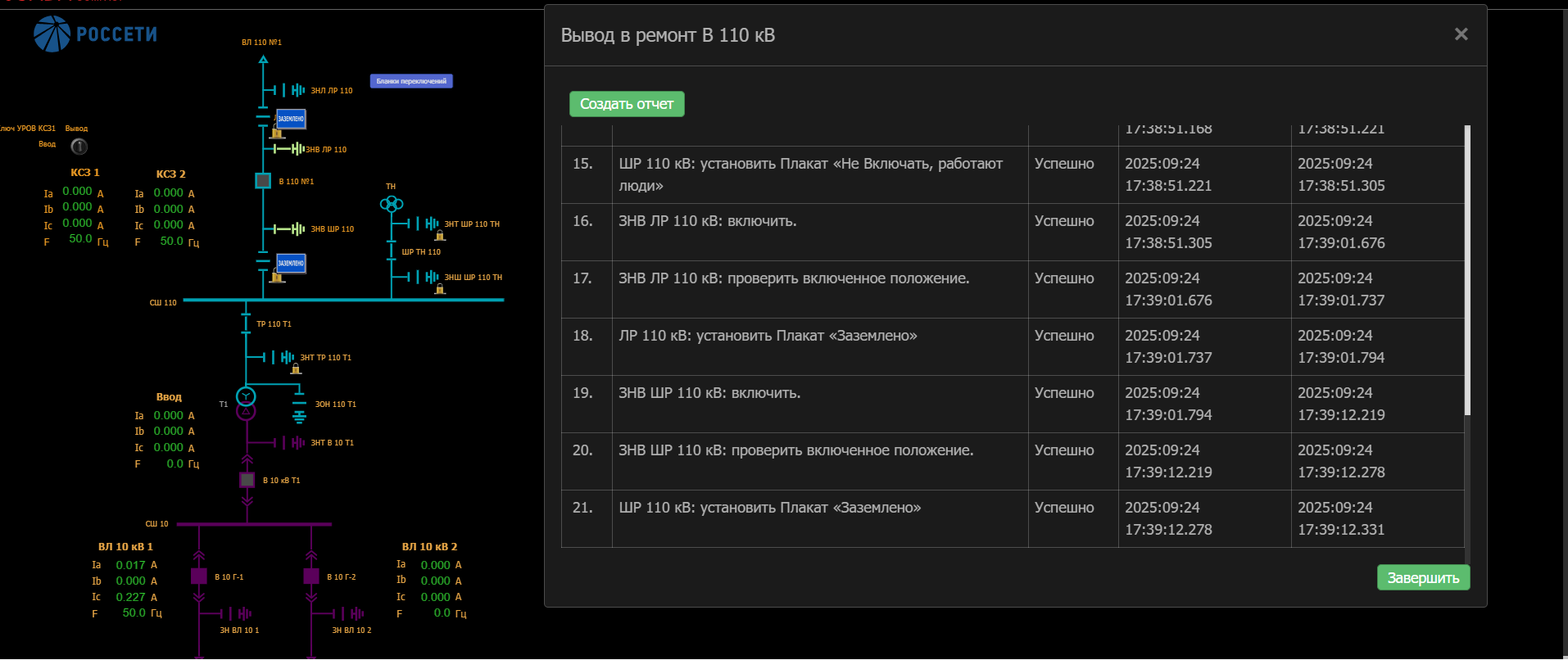

Суть бланков переключений: SCADA не позволяет оператору произвольно щёлкнуть мышкой по любому выключателю. Вместо этого он должен запустить заранее подготовленный и утверждённый технологический сценарий (бланк). SCADA ведёт оператора по этому сценарию шаг за шагом, блокируя неверные действия и проверяя условия перед выполнением каждого шага.
Создание бланков переключений выполняется с помощью редактора бланков переключений.

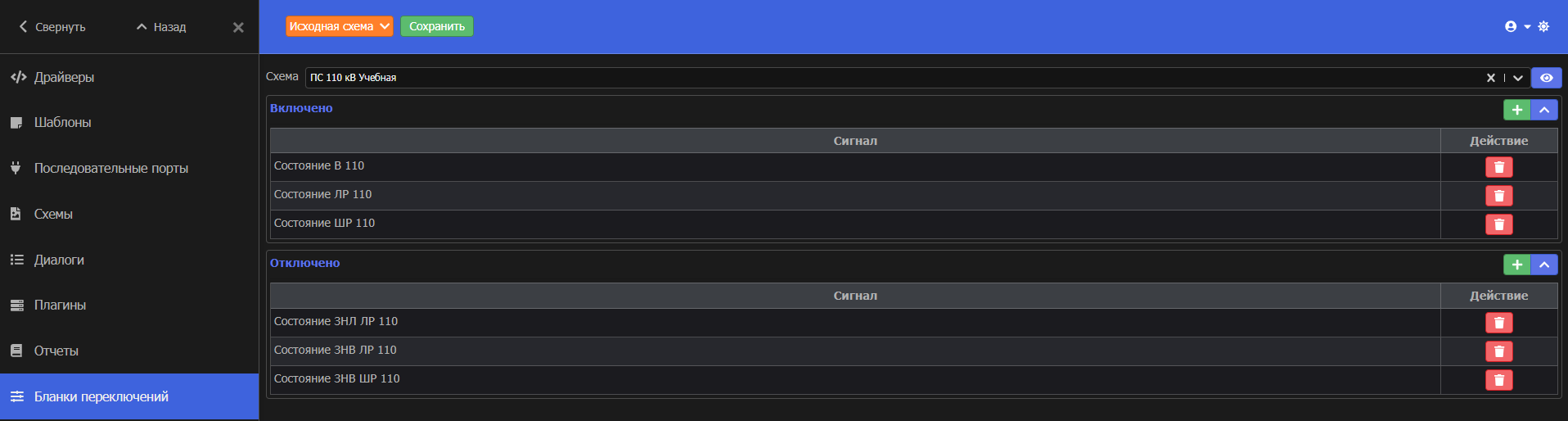

Редактор бланков переключений позволяет указать исходное положение оборудования для начала переключений. Если положение оборудования не соответствует исходному, то переключения выполняться не будут до устранения несоответствий.
Последовательность действий задается помощью операций, который могут быть следующих видов:
| Вид операции | Какие действия выполняет | Привязка сигналов |
|---|---|---|
| группа операций | операция позволяет сгруппировать несколько операций по смысловому назначению или для задания перечня автоматически выполняемых операций. | - |
| операция "Подтверждение" | операция, с помощью которой оператор подтверждает готовность выполнения и переход к следующим операциям или действиям (внутри данной операции). В случае автоматического бланка устанавливается только в начале бланка. | - |
| операция "Управление" | в случае ручного управления в бланке вызывается диалог управления; в случае автоматического управления – диалог управления выполняется в фоновом режиме без участия оператора. В фоновом режиме вызывается диалог управления, проверяется возможность управления, если возможность есть, то отправляется команда управления. | К операции привязывается сигнал состояния и указывается в какое значение должен перейти сигнал состояния после выполнения операции. |
| операция "Установка/снятие плакатов" | в случае ручного управления вызывается диалог установки плаката, в случае автоматического управления установка плаката выполняется в фоновом режиме. | К операции привязывается перечень плакатов и указывается какой вид действия с плакатами должен быть выполнен (установка / снятие). |
| операция "Ждать отклика" | никаких дополнительных действий от оператора не требуется, выполняется ожидание перехода значения сигнала в заданное значение. | К операции привязывается сигнал и указывается в какое значение должен перейти сигнал, чтобы операция ожидание отклика выполнилась и продолжилось выполнение бланка. |
Вызов бланков переключений настраивается в редакторе схем помощью элемента "кнопка". При вызове отображается перечень доступных бланков переключений. Для перехода в нужный бланк необходимо нажать на его название.

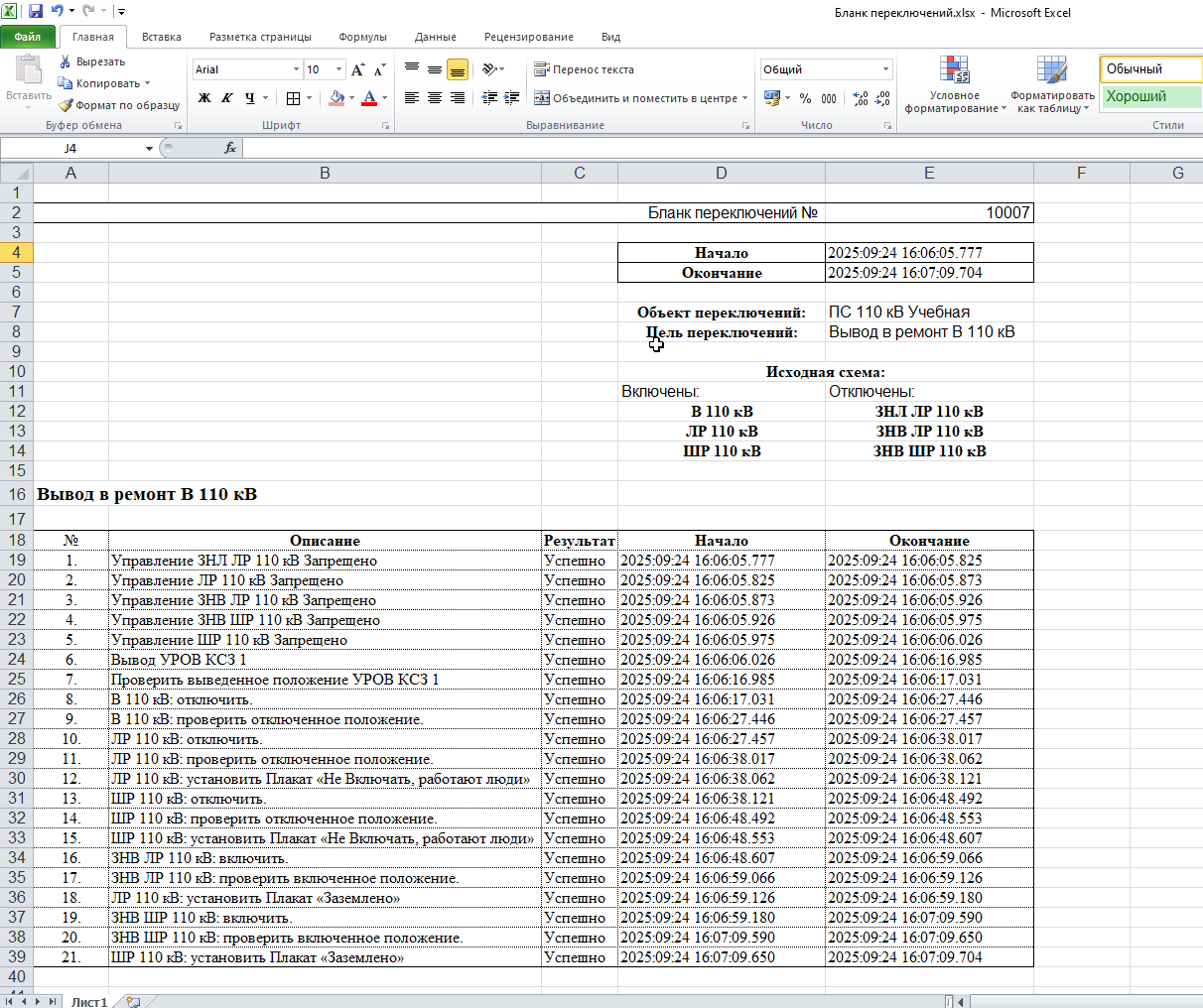

После выполнения операций переключения доступна выгрузка отчета о прохождении операций в формате PDF, docx и xlsx.
